軟軸扭轉試驗機適用於對各類軟軸等靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示，數字式數據采集控製係統和全數字交流伺服係統組成閉環控製。具有加載均勻、穩定、無衝擊現象、數據采集控製準確的特點。

軟軸扭轉試驗機構成係統：
1.試驗主機：采用臥式結構，高精度導軌+滑塊，剛性好，精度高。
2.傳動係統：由台灣東元伺服電機、台灣東元伺服驅動器、擺線減速係統等組成。
3.測力係統：由高精度扭矩傳感器、美國AD芯片等組成。零部件扭轉試驗機
4.控製係統：試驗力測量控製係統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控製係統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控製及數據處理等功能。
5.安全保護裝置：滿量程過載保護、過流保護、過壓保護等

軟軸扭轉試驗機
最大扭矩	20Nm、50Nm、100Nm、200Nm、300Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm（以上為常規設備，可定製）
試驗機級別	0.5級/1級	扭矩測量範圍	滿量程的1%-100%
角度分辨率	0.01°	試驗加扭矩方向	雙向加載
扭轉速度控製範圍	0.1°-720°/min可定製	扭矩分辨力	1/±300000
轉角測量範圍	0°-±99999°	試驗行程	300-1000mm可定製
示值重複性相對誤差	＜0.5%	扭矩示值相對誤差	＜±0.5%/＜±1%
加載方式	全自動	扭轉角示值相對誤差	＜±0.5%
設備重量	約300KG	扭轉附具	雙方商榷
成套性	符合標準要求	外觀	應符合GB/T2611要求
供電電源	220V，50Hz	保護功能	試驗機有過載保護功能

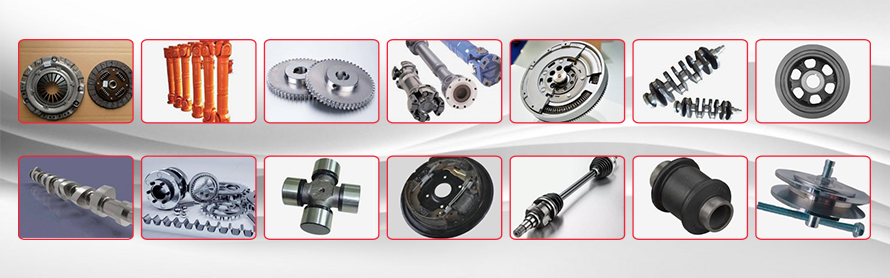

適用產品	軟軸等
